Технические характеристики львовского погрузчика

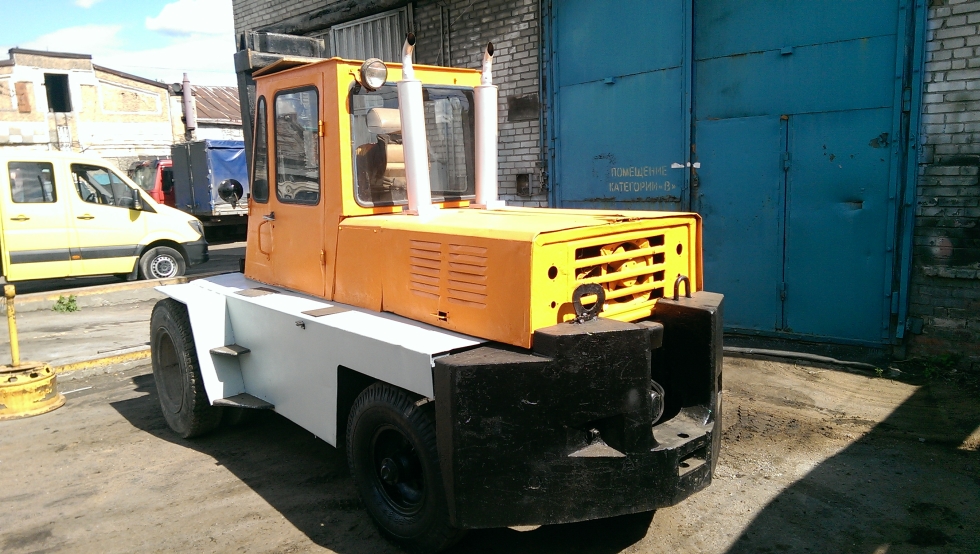

Львовский вилочный погрузчик АП-40814 (аренда, ремонт, запчасти)

Параметры и размеры автопогрузчика АП-40814

Двигатель ГАЗ-52, ГАЗ-51

Тип — карбюраторный., 4-тактный, 6-цилиндровый, нижнеклапанный

Диаметр цилиндра и ход поршня, мм — 82X110

Рабочий объем, л — 3,48

Степень сжатия — 6,7

Порядок работы цилиндров — 1-5-3-6-2-4

Макс, мощность, л. с. (кВт)            — 75 (55,2)

Макс, крутящий момент, об/мин кгс-м (Н-м) — 21(205,9) при 1600-1800 об/мин

Карбюратор — К 126И

Напряжение в сети электрооборудования, В — 12

Аккумуляторная батарея — 6СТ-75

Прерыватель-распределитель — Р20

Катушка зажигания — Б115

Свечи зажигания — А11

Генератор — Г250

Реле регулятор — РР362

Стартер — СТ230-Б4

Трансмиссия АП-40814

Сцепление погрузчика 40814 — однодисковое, сухое с периферийными пружинами и демпферным устройством, модели ГАЗ-52/ГАЗ-51

Привод выключения сцепления — механический, от ножной педали

Коробка передач КПП погрузчика 40814 — механическая, четырехступенчатая, двухходовая без синхронизатора (задняя передача не используется), модели ГАЗ-52/ГАЗ-51

Переключение передач — качающимся рычагом

Механизм обратного хода (МОХ) — одноходовой с цилиндрическими прямозубыми шестернями

Передаточные числа:

при движении вперед — 1,43

при движении назад — 1,76

Переключение передач — рычажное

Карданная передача — два карданных вала открытого типа с карданными шарнирами на игольчатых подшипниках

Ведущий (передний) мост АП-40814 — модель ЗИЛ-130, доработанный по тормозам

Главная передача — двойная, состоит из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен

Передаточное число главной передачи — 6,32

Несущая система, мосты, подвеска, колеса и шины.

Рама АП-40814 — коробчатая, сварная

Подвеска переднего (ведущего) моста погрузчика 40814 — жесткая, мост крепится к раме-шасси болтами

Управляемый мост погрузчика (подвеска рулевая) АП-40814 – балансирный

Полный ход колеса в вертикальной плоскости, мм — 150±15

Схождение колес (по ободьям), мм — 0±5

Максимальный угол поворота левого колеса вправо и правого колеса влево, C° — 75±1

Колеса — дисковые со съемными бортовыми и замочными кольцами, крепятся гайками на шпильках

Число колес:

на переднем мосту — 4

на задней оси — 2

Профиль обода колеса:

переднего — 178-508 (7,0-20)

заднего — 127-381 (5,00Р-15)

Шины — пневматические камерные

Обозначения шин:

передних колес — 240-508 (8,25-20)

задних колес — 240-381 (8,25-15)

Число слоев в шинах передних и задних колес — 14

Модель шин:

передних колес — М-149

задних колес — ЛФ-268

Рекомендуемое давление в шинах, кПа (кгс/см²)

передних колес — 640 (6,5)

задних колес — 590 (6,0)

Рулевое управление автопогрузчика 40814

Управление гидростатическим рулевым механизмом — тип гидростат ХУ-145 со встроенным в гидросистему клапаном (порционер), направляющий жидкость к гидроцилиндру руля.

Гидроцилиндр рулевого управления АП-40814

тип — плунжерный двухстороннего действия

диаметр поршня, мм – 63

диаметр штока, мм – 28

ход штока, мм – 280

Гидроруль (гидростат) – ХУ-145 0/1

Гидравлические насосы погрузчика АП-40814

Насос НШ-71 (подъем/наклон)

тип — шестеренный

направление вращения — левое

подача, дм³/мин (л/мин) — 71

частота вращения, с-1 (об/мин) — 1920

Насос НШ-32 (рулевое управление)

тип — шестеренный

направление вращения — правое

подача, дм³/мин (л/мин) — 32

частота вращения, с-1 (об/мин) — 2200

Тормоза автопогрузчика 40814

Рабочий тормоз — барабанный с внутренними колодками, действует только на ведущие (передние) колеса; зазор между накладками колодок и тормозными барабанами; регулируется автоматически.

Привод тормозных колодок — гидравлический

Стояночный тормоз — трансмиссионный барабанный с внутренними колодками

Модель — ЗИЛ-130

Привод колодок — механический

Грузоподъемный механизм АП-40814

Грузоподъемник – телескопический, КПД — 0,92

Гидрораспределитель — РХ80 / 3Р80 трехсекционный, или 2Р80 двухсекционный

Давление в гидросистеме, на которое отрегулирован предохранительный клапан распределителя, МПа (кгс/см²) – 18±0,5 (180±5)

Гидроцилиндр подъема стрелы:

число гидроцилиндров — 2

тип — плунжерный, одностороннего действия

диаметр штока (плунжера) — 70 мм

ход плунжера, мм

для высоты подъема Н=4,5м — 2220

для высоты подъема Н=3,3м — 1620

Гидроцилиндр наклона стрелы:

число гидроцилиндров — 2

тип — поршневой, двухстороннего действия

диаметр поршня, мм — 110

диаметр штока, мм — 40

ход поршня, мм — 110

Бак гидравлический — сварной, общий для систем привода цилиндров грузоподъемника и гидроусислителя руля с воздушным и заливным фильтрами.

Гидропроводы — нагнетательная линия высокого давления; всасывающая и сливная — стальные трубки и шланги низкого давления

Масса поднимаемого груза (грузоподъемность) при высоте подъема, кг:

до 3300 мм — 5000

свыше 3300 мм — 4000

Масса снаряженного автопогрузчика АП-40814 включает массы неснаряженного автопогрузчика и снаряжения. В снаряжение входят инструмент, приспособления и

заправка: топливом — топливного бака; рабочей жидкостью — гидросистемы; смазками — системы смазки двигателя, картеров коробки передач, механизма  обратного хода, переднего моста, редуктора привода гидронасосов; охлаждающей жидкостью — системы охлаждения двигателя.

Расстояние центра массы груза от передних вертикальных стенок вилочных подхватов, мм — 600

Высота подъема от грунта вилочных подхватов и ковша, мм — 3300

Масса погрузчика АП-40814, кг — 6350

Осевые массы снаряженного автопогрузчика 40814, кг

передняя — 2790

задняя — 3465

Габариты, мм

длина без рабочего приспособления (без вил) — 3900

длина с рабочим приспособлением (с вилами) — 5100

ширина — 2350

Высота по грузоподъемнику при опущенных вилах, мм — 2650

База, мм — 2300

Колея колес, мм

передних — 1790

задних — 1480

Радиус поворота по наружному габариту, мм — 3550+100

Дорожный просвет под грузоподъемником, мм не менее — 200

Углы наклона рамы грузоподъемника:

вперед — 3°-1°

назад не менее — 12°

Свободный подъем каретки (без изменения высоты грузоподъемника), мм — 260

Наибольшая скорость передвижения с грузом, км/ч, не менее — 23

Скорость подъема с грузом и без груза, м/с, не менее    0,45±0,05

Преодолеваемый уклон, % не менее — 16

Высота 3300 мм на грузоподъемниках с высотой подъема Н=4500 мм достигается при совмещении нижнего торца стоек внутренней рамы с метками наружней  рамы грузоподъемника.

Распределение нагрузки на опорную площадку от массы погрузчика АП-40814 дано при вертикальном положении рам грузоподъемника.

Допустимое отклонение массы — ±3%

Скорость движения погрузчика 40814 с грузом выбирается водителем, исходя из обстановки (установленных ограничений и интенсивности движения) на площадке, состояния покрытия площадки и погодных условий, а также условий безопасности при оперировании с грузом.
